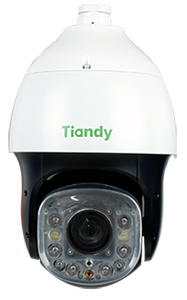

S6系列200万20倍星光警戒球
TC-NH6220IG-CP
版本：V3.0
产品特性：
l 支持快速警戒预案配置：警戒功能可在一级菜单独立设置
l 支持周界警戒和绊线警戒功能
l 支持人车分离功能，可对人和车单独警戒，有效降低警戒误报率，典型场景误报率低于5%
l 增加报警信息人车分类属性，配合新UI版本NVR可按类型检索
l APP支持警戒预案，支持画线
l APP支持3D定位
l APP支持设置和调用预置位，支持调用巡航
l APP支持声音警示、强光警示、激光警示
l 1/2.8英寸200万像素星光级超低照度传感器
l 20倍光学变焦，16倍数字变倍
l 8颗高效能红外阵列，补光距离400m
l 2颗白光阵列灯，彩色补光30m，支持手动和定时开启/关闭，或智能联动开启/关闭
l 支持内置扬声器，可实现喊话及语音警示
l 内置激光器，可联动激光警戒，支持手动开启/关闭
l 精密电机驱动，反应灵敏，运转平稳，精度偏差少于0.2度，在任何速度下图像无抖动
l 内置热处理装置，降低球机内腔温度，防止球机内起雾
l 支持P2P,可通过手机APP实时监控
l 支持通过手机APP设置警戒
l 支持通过手机APP、NVR上传自定义警戒音
l 支持H.265、H.264 HP/MP/BP、M-JPEG编码
l 支持S+码流压缩
l 支持结构化语义
l 字符叠加字库类型支持矢量、点阵可选
l 支持24块动态隐私遮挡，多种颜色及马赛克可设置
l 支持标准的API开发接口，支持天地SDK、Onvif接入
l 支持PAL/NTSC制式切换，具有良好的地区适用性
l 支持3D定位功能，可实现点击定位和缩放
l 支持预置位冻结、预置位联动抓拍、扫描和模式路径联动录像功能
l 支持端口报警联动声光警戒
l 支持一键守望功能
l 支持警戒预案快速调用
l 支持掉电记忆、定时重启
l 手动水平控制速度：0.1～240°/s，预置位精度0.2°
l 水平360°连续旋转，垂直转动角度-16°～90°
l 支持键控限位、比例变倍功能
l 支持三码流同时输出，主码流最高分辨率1080p@30fps、720p@60fps
l 支持智能分析，包括绊线、双绊线、周界、物品遗留、物品丢失、徘徊、奔跑、停车、人群聚集
l 支持异常检测，包括画面虚焦、场景变更、拾音器断、突发尖叫
l 支持宽动态、强光抑制、3D降噪、图像翻转、NIR红外增强
l 支持透雾、场景模式设置
l 支持区域聚焦、区域曝光、背光补偿区域可选
l 支持AAC编码，48K采样率，高保真音频
l 双内核备份
l 支持ROI感兴趣区域视频压缩技术
l 图片叠加、IPV6、MTU设置、多播、心跳、黑白名单、SNMP等
l IP66，TVS 6000V，防雷、防浪涌、防突波
l 支持TF卡前端存储，最大支持256G
l 安全保护，5次密码错误锁定设备5min
技术规格：
球机 | |
传感器 | 1/2.8英寸200万像素星光级超低照度传感器 |
像 素 | 200万 |
主码流分辨率及帧率 | 1920×1080@25/30fps； 1280×960@25/30fps； 1280×720@25/30fps；1280×720@50/60fps 704×576@25/30fps；704×480@50/60fps |
子码流分辨率及帧率 | 704×576@25fps/704×480@30fps 352×288@25fps/352×240@30fps 176×144@25fps/176×120@30fps |
三码流分辨率及帧率 | 352×288@25fps/352×240@30fps |
电子快门 | 1/1s～1/100000s |
宽动态 | 支持 |
白平衡模式 | 自动/半自动/手动/晴天/自然光/暖光灯/日光灯/白炽灯/锁定白平衡 |
曝光模式 | 自动/手动/光圈优先/快门优先 |
3D降噪 | 支持 |
强光抑制 | 支持 |
最低照度 | 彩色：0.002 Lux @ (F1.6，50 IRE，ICR关闭) 黑白：0.001 Lux @（F1.6，50 IRE，ICR打开） 0 Lux with IR on |
彩转黑 | 支持自动、白天、黑夜、定时 |
图片叠加 | 支持1块200×200大小BMP 24位图像叠加,可选择区域 |
感兴趣区域 | ROI支持主副码流各7个静态重点区域、1个静态重点区域 |
图像处理 | 支持NIR红外增强、宽动态、背光补偿、透雾、场景模式设置 |
视频参数 | 图像亮度、对比度、色度、饱和度可设置 |
高清参数 | 可通过IE菜单手动调整 |
镜头 | |
焦 距 | 4.7mm～94mm |
光圈 | F1.5-F3.0 |
光学变倍 | 20倍 |
数字变倍 | 16倍 |
变倍速度 | ＜4s（光学，广角—远望） |
视角范围 | 镜头参数 水平：55.8°(w)～3.2°(t) |
补光功能 | |
红外距离 | 400m |
白光距离 | 30m |
红外角度 | 变倍匹配，远/中/近 |
红外灯亮度 | 亮度可调 |
红外灯数量 | 8颗 |
白光灯数量 | 2颗 |
补光灯寿命 | >30000小时 |
接口性能 | |
网络接口 | 1个10M/100M自适应以太网RJ45接口 |
TF卡插槽 | 支持TF卡(256G MAX), 可支持手动录像/报警录像/定时录像/断网录像 |
应用编程接口 | 标准协议(Onvif) |
报警接口 | 支持1路输入、1路输出 |
音频接口 | 音频输入：支持1路Line/Mic输入音频输入 音频输出：支持外置音源/内置扬声器输出可选 |
编码模式 | |
核心处理器 | Cortex A7架构SoC处理器 |
操作系统 | 嵌入式Linux操作系统 |
视频压缩标准 | H.265、H.264 High Profile、MJPEG，支持S+码流压缩技术 |
音频压缩算法 | G.711A、G.711U、AAC、ADPCM |
音频采样率 | 8K、32K、48K |
视频压缩码率 | 32K～16000Kbps |
音频压缩码率 | 8K～48Kbps |
传输模式 | 三码流 |
机械性能 | |
手动速度 | 0.1°～240°/s（无级变速） |
预置位最大速度 | 240°/s |
预置位精度 | ±0.2° |
水平旋转角度 | 360°连续旋转 |
垂直旋转角度 | -16°～90°自动翻转 |
电 机 | 混合式高精度步进电机 |
焦距转速自动匹配功能 | 控制速度根据焦距的长短自动调节 |
主要功能 | |
警戒 | |
智能分析 | |
其他报警 | 移动侦测、视频遮挡侦测 |
异常报警 | 音频异常侦测、视频丢失报警、网线断开、IP地址冲突、非法访问、磁盘满、磁盘读写错误、MAC地址冲突、FTP服务器异常 |
音频降噪 | 支持环境噪声过滤 |
OSD字符 | 支持16×16、32×32、24×24、48×48、64×64、96×96尺度叠加 支持时间、日期、星期叠加 支持5个区域的附加字符叠加 支持云台方位角叠加 |
预置位 | 500个 |
自动扫描路径 | 8条 |
自动巡航轨迹 | 16条 |
花样扫描路径 | 8条，学习600秒路径或300条指令 |
3D定位 | 支持 |
断电记忆 | 支持 |
一键守望 | 支持 |
看守位 | 看守联动预置位、扫描、巡航、模式路径等 |
定时任务 | 预置点/模式路径/巡航扫描/自动扫描等功能 |
支持协议 | PTZ_PELCO_D，PTZ_PELCO_P，PTZ_TC615_P，DOME_PELCO_D，DOME_PELCO_P，DOME_PLUS |
除雾功能 | 支持 |
其他功能 | |
浏览器 | IE8、IE9、IE10，Chrome8+,Firefox3.5+ |
网络协议 | TCP/UDP/HTTP/MULTICAST/UPnP/DHCP/PPPoE/DDNS/NFS/FTP/NTP/RTP/RTSP/IPv6/SNMP/SMTP |
IP地址 | 支持静态、动态IP地址，MTU自定义，网卡自定义 |
用户权限 | 支持32个用户，分4级：管理员、浏览、浏览+控制、浏览+控制+设置 |
系统时钟 | 内置时钟，支持外同步 |
远程管理 | 远程网络升级 |
移动端监控 | 支持P2P功能，并支持通过手机APP设置警戒和上传自定义警戒音 |
一般规范 | |
防护等级 | IP66、TVS 6000V 防雷、防浪涌、防突波 |
工作温度 | －40℃～＋70℃ |
工作湿度 | 0～95%（无凝结） |
电 源 | AC24V 3A，独立外接电源适配器 |
重量 | 毛重7.5Kg（含电源1个）、净重4.8Kg |
功 率 | 40W MAX |

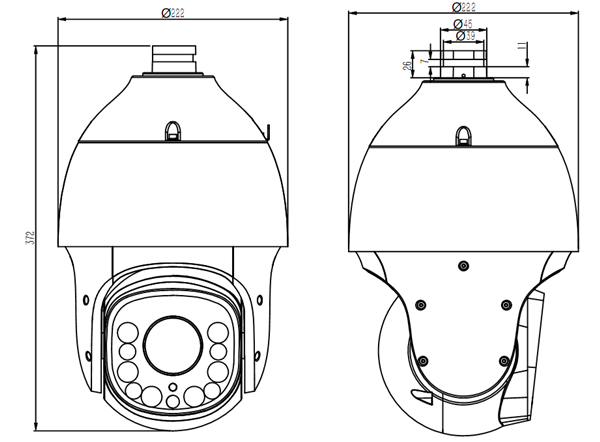

外形尺寸：

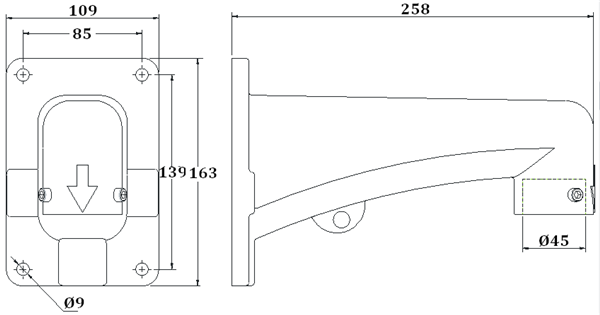

壁装支架：

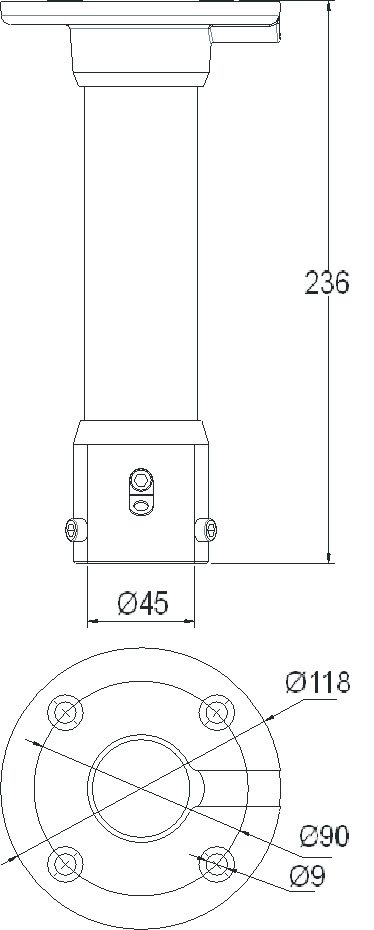

吊装支架：
